壓縮機氣閥運動機構中帶有十字頭的壓縮機。氣缸工作表面不承受連桿傳來的側壓力,氣缸與活塞間的摩擦和磨損較小,氣缸容積利用充分,潤滑油易于控制;可設置填料密封,氣體泄漏量較小,但壓縮機中増加了+字頭、活塞桿及填料等部件,使機器的結構復雜,高度和重量也相應增加。對于壓縮易燃、易爆、有毒的氣體,只能采用此種結構。

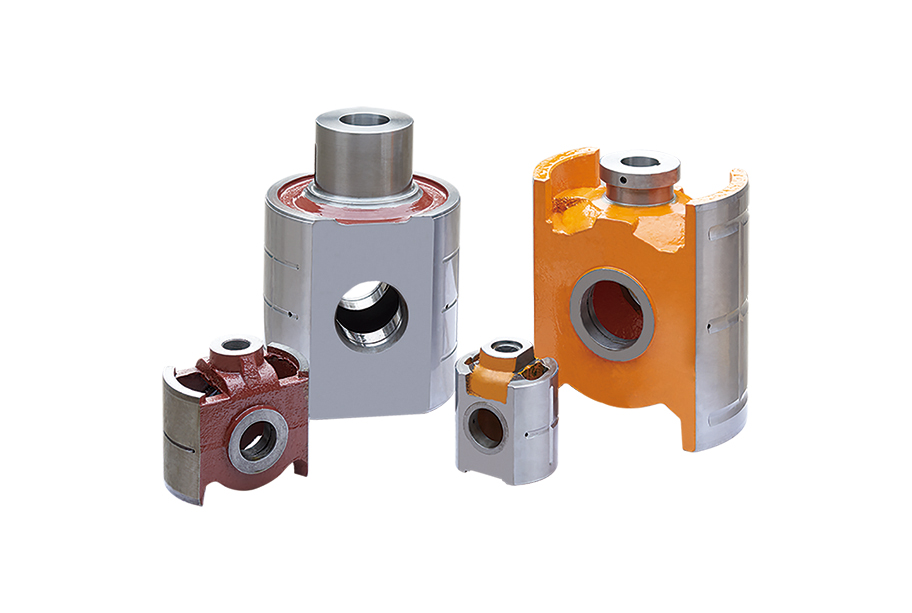

十字頭部件壓縮機氣閥有整體式和組合式之分,與活塞桿連接采用螺紋結構與液壓螺母連接,并采用十字頭銷經過硬化處理。
十字頭與活塞桿的連接型式分為螺紋連接、液壓螺母連接、聯接器連接、法蘭連接等。螺紋連接結構簡單,易調節氣缸中的止點間隙。但是調整時需轉動活塞,且在十字頭體上切削螺紋時,經多次拆裝后極易磨損,不易保證精度要求。故這種結構常用于中、小型壓縮機上。不在十字頭體上切削螺紋,而采用螺栓與法蘭夾緊連接緊固,但在拆裝時,螺栓安裝空間受限,用工具不方便難以用力,緊固力矩也難達到每根螺栓受力一致,夾緊法蘭與十字頭端面也無法保證四面間隙一致?,F(xiàn)大中型壓縮機多采用液壓螺母連接結構,由液壓泵、高壓軟管、壓力表和拉伸體組成。拉伸器安裝在活塞桿尾部與十字頭端面中軸線位置,使用純拉力進行軸向拉伸,使活塞桿十字頭端尾部連接中間產生彈性變形區內拉長,直徑微量變形,實現嚴格額定壓力的拉伸量,外螺母鎖緊固后,卸掉油壓實現連接緊固。操作簡單方便,體積小,重量輕,結構緊湊,強度高,使用穩定又可靠,快捷方便等優點。
