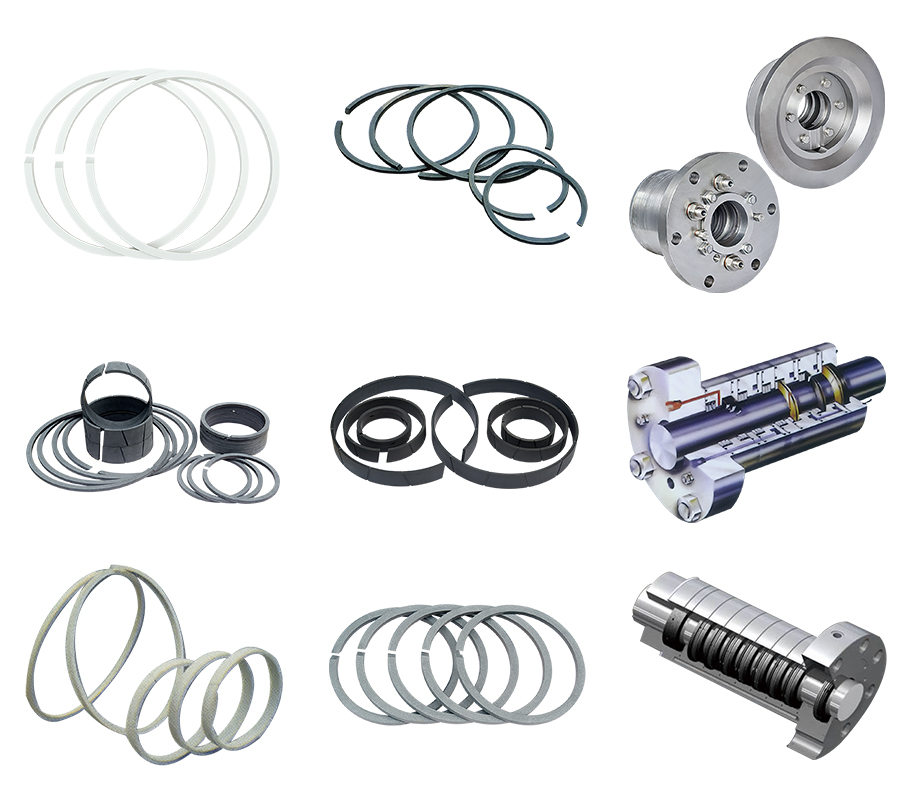

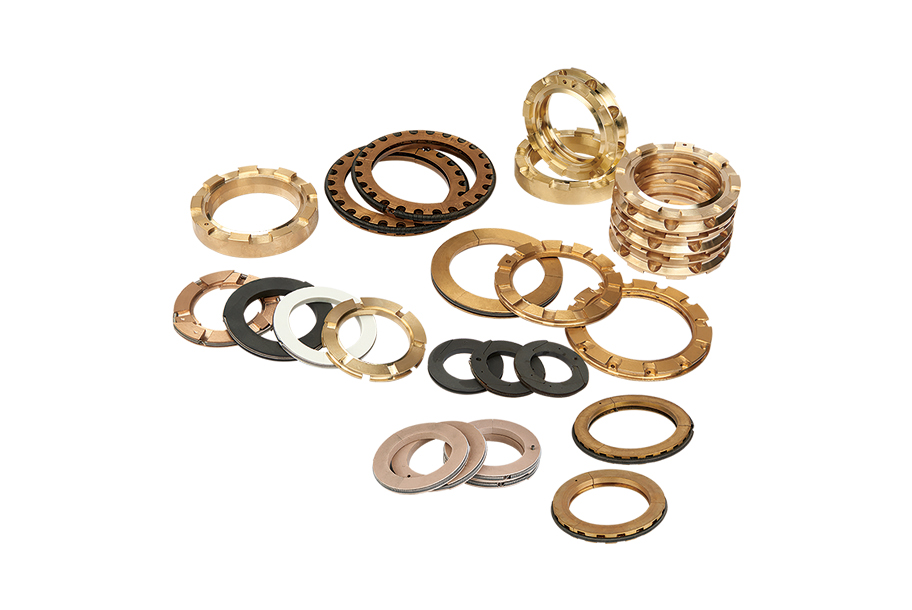

密封填料、支撐環及活塞環部件采用浮動平面密封元件結構,由若干個小室組成。主要包括填料小室、節流環、鎖閉環、密封環、彈簧等,鎖閉環和密封環外圓以拉伸彈簧將其緊箍,運轉后主要依靠氣體壓力及彈簧力緊箍在活塞桿上而起密封作用。
活塞環又稱漲圈,它是壓縮機易損零件。安裝在活塞外圓的活塞環槽內,用灰鑄鐵制成方形斷面的開口圓環,具有規定的彈力。在自由狀態下,外徑大于氣缸的內徑。活塞環的切口形式分三種:直切、斜切、搭切?;钊h(huán)的作用利用本身張力使環的外表面緊貼在氣缸鏡面上,環的端面緊貼在活塞環槽的壁面上,以防止氣體的泄漏.為避免壓氣從切口處泄漏,兩個活塞環切口應相互錯開,錯開角度不小于120°起密封作用外,活塞環還起著布油和導熱的作用。
